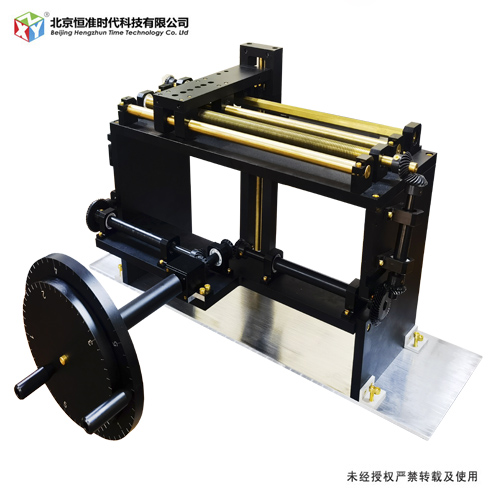

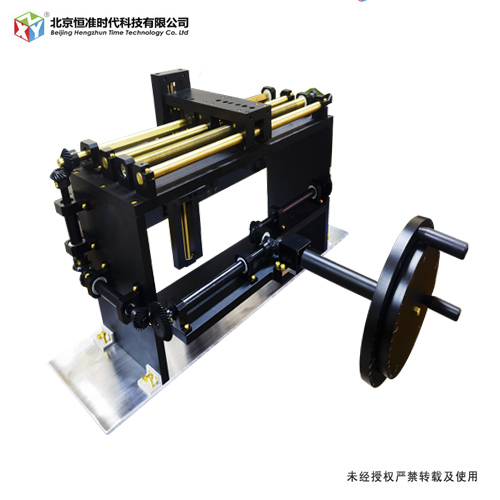

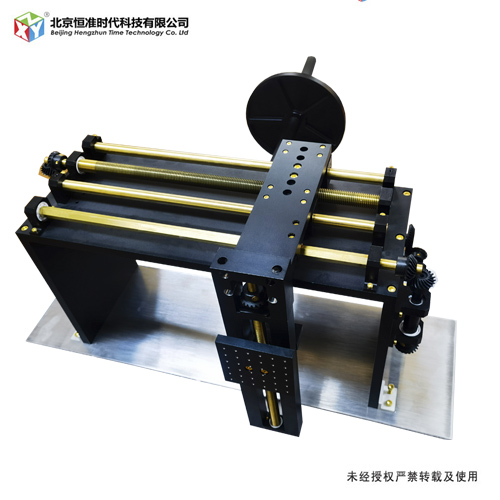

磁屏蔽腔無磁位移臺
無磁位移臺主要應用于磁屏蔽筒內，轉臺使用大小轉盤，分別控制載物臺的垂向和橫向移動，通過齒輪傳動比調整，實現高精度位移調整。采用齒輪及傳動軸傳遞工作扭矩，導向軸、滾珠絲杠和滾珠花鍵（關鍵傳動件）實現作動方向的調整。小手輪帶動滾珠絲杠，控制中繼板與載物臺的橫向位置，大手輪帶動滾珠花鍵，控制載物臺的垂向位置。滾珠花鍵的帶齒滑塊使用球頭柱塞與中繼板保持軸向定位，而不影響其傳遞扭矩。
1、適用屏蔽腔尺寸：φ800的圓筒內
2、安裝空間：預留430mm*260mm（或定制）
3、行程：垂向±130mm 橫向±150mm
4、材料：整體剩磁＜2nT
5、傳動比：垂向/橫向5mm/1轉
6、傳動精度：0.05mm
7、其他：預留安裝孔及放置隔板
